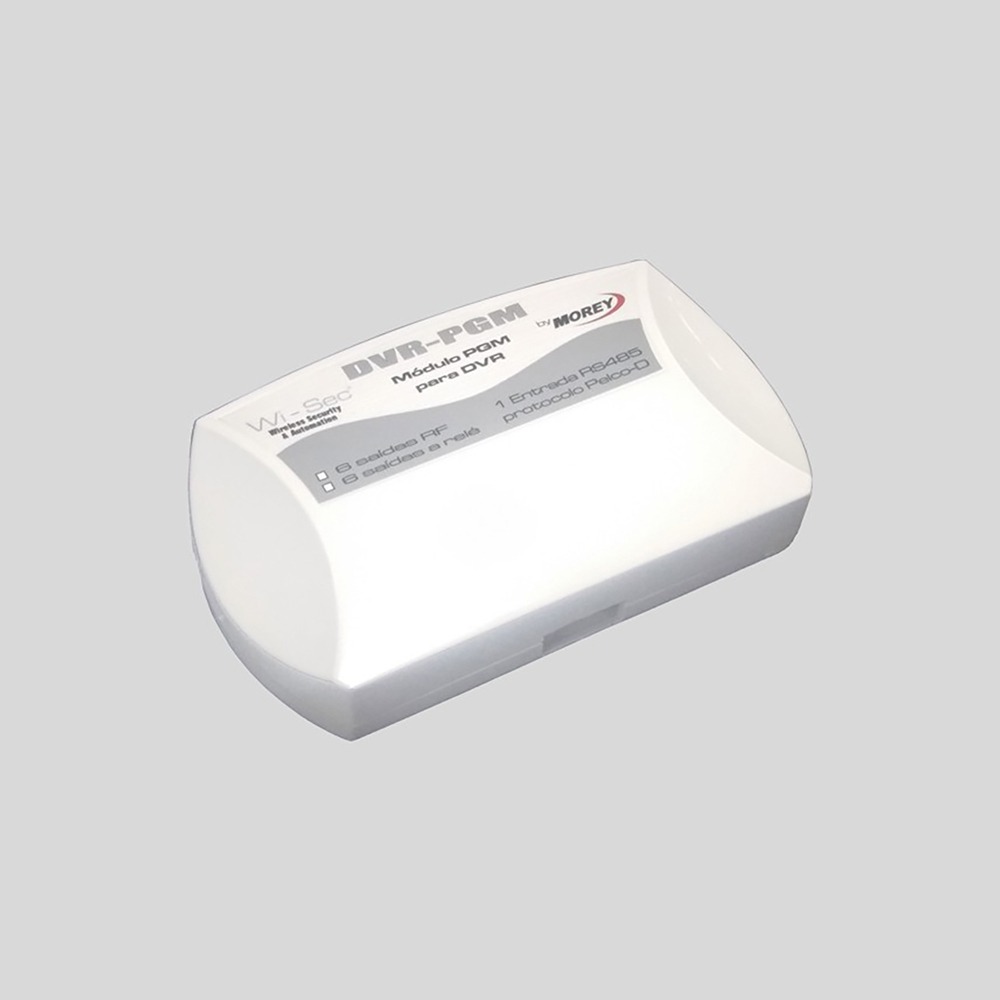

DVR-PGM – Módulo PGM para DVR com 6 Saídas a Relé

Descrição

Transforme seu DVR em uma Central de Automação Completa

O DVR-PGM é, sem dúvida, uma das maiores inovações da Morey para o instalador. Este módulo é a ferramenta “curinga” que permite a você oferecer um incrível serviço de automação DVR para seu cliente. Além disso, ele usa um equipamento que o cliente já possui: o gravador de câmeras.

Como funciona esta automação DVR?

A maioria dos DVRs do mercado possui uma saída de comunicação RS-485. Essa saída, no entanto, é quase sempre usada apenas para controlar câmeras PTZ (Pan, Tilt, Zoom). O que este módulo PGM DVR faz é “escutar” esses comandos PTZ que o usuário envia pelo aplicativo original do DVR (no celular). Em seguida, ele os converte em acionamentos físicos.

Como resultado, seu cliente pode controlar portão pelo DVR. Ele também consegue acender luzes e acionar fechaduras. Tudo isso diretamente pelo mesmo aplicativo que ele já usa para ver as câmeras.

Principais Vantagens para o seu Projeto

O DVR-PGM oferece vantagens claras para o instalador que busca entregar mais valor ao cliente.

• Controle Total pelo App: O módulo oferece 6 saídas a relé independentes (C/NA/NF). Em outras palavras, seu cliente aciona até 6 dispositivos diferentes (portão, luz, fechadura, etc.) de qualquer lugar do mundo.
• Flexibilidade Máxima: Você pode configurar cada um dos 6 relés individualmente. Basta usar o modo “Pulso” (1 segundo) para portões ou o modo “Retenção” (liga/desliga) para luzes.
• Fácil Instalação: A comunicação com o DVR é feita via RS-485 (dois fios). Isso permite, assim, uma instalação de até 200 metros de distância do gravador.
• Escalabilidade: Você pode, inclusive, instalar até 3 módulos DVR-PGM no mesmo DVR. Isso controla um total de 18 dispositivos.

Este módulo PGM RS-485 é, portanto, a solução perfeita para agregar um valor imenso à sua instalação de CFTV. Ele transforma um simples sistema de vigilância em uma poderosa central de automação DVR.

Dados técnicos:

• Entrada: 1x para saída PTZ do DVR (RS-485)
• Saídas: 6 saídas a relé independentes (Contatos C, NA, NF)
• Modos de Saída: Pulso (1 segundo) ou Retenção (configurável por relé)
• Alimentação: 12V 1A (Fonte não inclusa)
• Distância: Até 200m do DVR (com cabo 26 AWG)
• Escalabilidade: Até 3 módulos por DVR (total de 18 saídas)

Seção para download:

DVR-PGM Rev 03.pdf
